Gépláb (10108)

    5570 Ft + Áfa (7074 Ft)

    Műanyag talpas gépláb, rozsdamentes menetes szár, csuklós (30°)

    • Talp: Ø103
    • Szár: M16x125
    Cikkszám: 10108 Kategóriák: , , Címkék: , , ,

    Állítható magasságú gépláb üvegszállal erősített lefúrható műanyag talppal és rozsdamentes menetes szárral. Önbeálló (30°).

    • Géptalp: kerek, üvegszál-erősítésű poliamid talp, talajra fúrható, fekete színű, matt felület
    • Menetes szár: 1.4301 nemesacél – AISI 304 rozsdamentes köracélból, gömbfejű

    A műanyag talpba illeszkedő 20-as kulcsnyílással rendelkező rozsdamentes gömbfejű csavart egy villáskulcs segítségével könnyen el lehet forgatni és ezzel a géplábat pontosan pozícióba lehet állítani. A talaj egyenetlenségeit a gömbcsuklós menetes szár segítségével könnyű kiegyenlíteni.

    Felhasználási területek:

    • automatizálás
    • anyagmozgatás
    • csomagolástechnika
    • gyártástechnológia
    • CNC-megmunkáló központok

    Letöltések

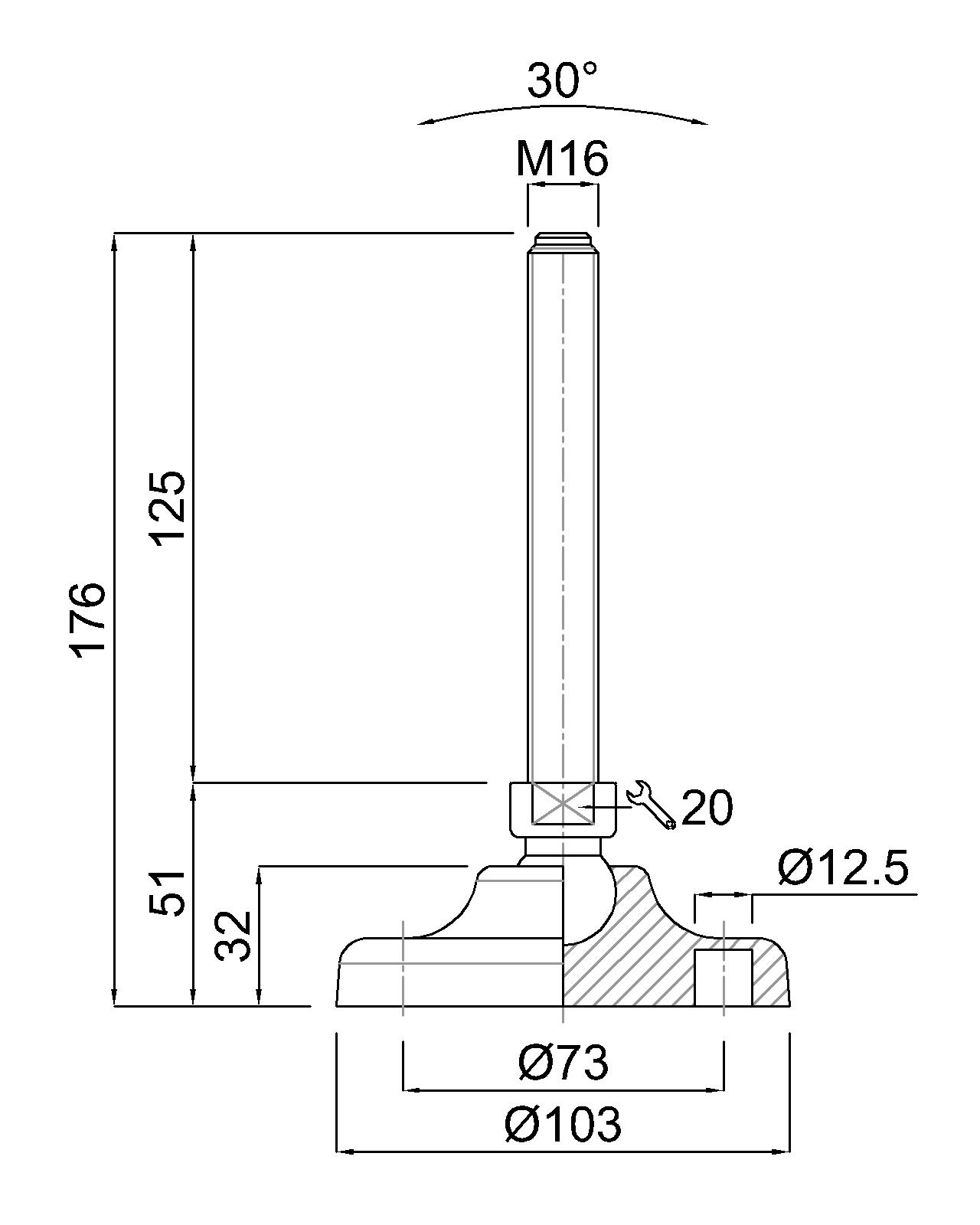

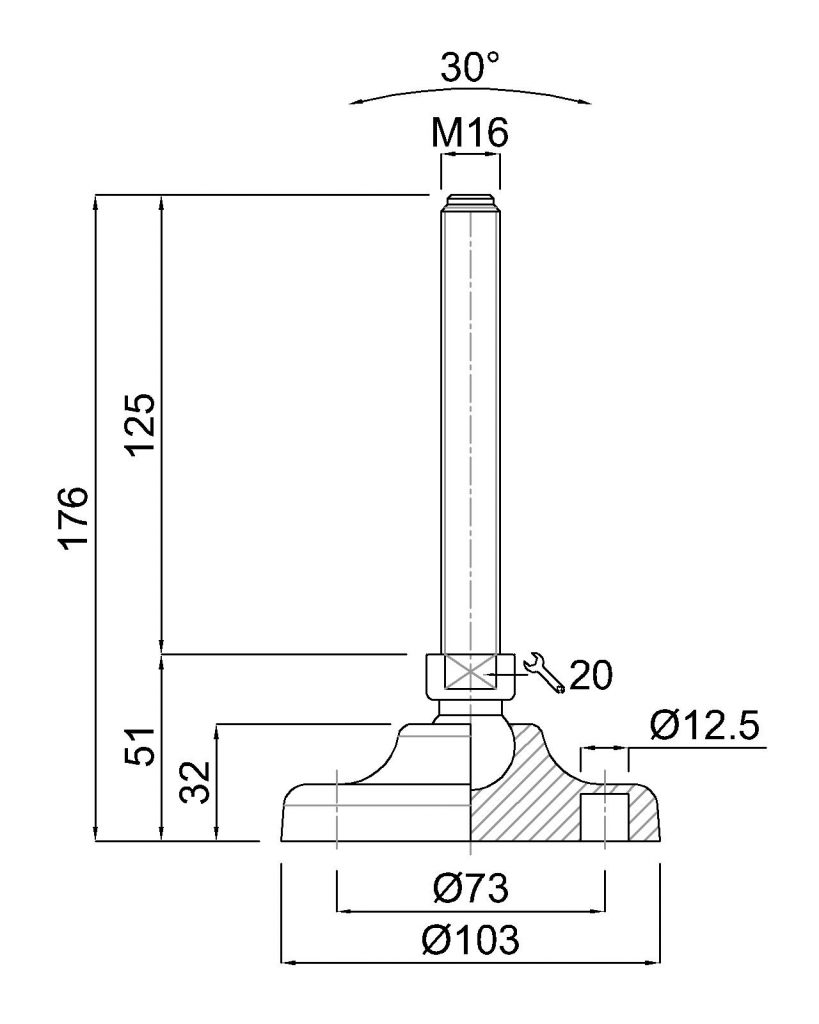

    Technikai adatok

    Cikkszám10108
    Menet-Ø (F)M16
    Csavarhossz (B)125
    Talp-Ø (D)103
    Talpmagasság (G)32
    Padlótávolság (A)51
    Teljes magasság (H/H1)176
    Kulcsnyílás (SW)20
    Súly [gr]324
    Teherbírás [Newton]25 000

    Fontos!

    A táblázatban megadott terhelhetőség a menetes szár hosszának felénél számított statikus teherbírásra vonatkozik függőleges terheléskor. Rezgés vagy dinamikus terhelés esetén a teherbírás csökkenhet! További információért forduljon irodánkhoz. Átalakításból, javításból vagy módosításból eredő károkért vagy költségekért nem vállalunk felelősséget.

    Egyéb információ

    • Az ausztenites és saválló rozsdamentes acél 1.4301 – AISI 304 (más néven V2A vagy 18/10 Cr-Ni acél) különösen alacsony széntartalommal rendelkezik, és a leggyakrabban használt rozsdamentes acél. Korrózióálló és ugyanakkor jó mechanikai tulajdonságokkal rendelkezik.
    • Az acél ellenáll az oxidációnak, a víznek, a vízgőznek, a légköri nedvességnek, az étkezési savaknak, valamint a gyenge szerves és szervetlen savaknak, ezért könnyen tisztítható.
    • Az üvegszállal erősített poliamid hőállósága lényegesen nagyobb, mint a nem erősített típusoké.
    • Horganyzott acél menetes szárral is kapható.

    A műanyag talpas géplábakat vagy önbeálló lábakat általában higiéniai környezetben vagy olyan területeken használják, ahol a higiénia fontos szerepet játszik.

    A karbantartásmentes gépláb a meneten keresztül fokozatmentesen állítható magasságú (a szár hosszától függően) és bizonyos mértékig dönthető, ami megkönnyíti a pontos összeszerelést és igazítást.

    A gömbcsuklós csavar mindkét irányban kb. 15°-os dőlésszögben állítható, ami garantálja a gép stabil és pontos beállítását.

    • fokozatmentes magasságállítás (a menetes szár hosszától függően) maximális stabilitás és minimális erőfeszítés mellett
    • az egyenetlen talaj kiegyenlítése költséges betonozás nélkül
    • nagy hatszögletű kulcslap a könnyű magasságállításhoz

    A géplábat kérés esetén teljesen összeszerelve szállítjuk.

    Tömeg324 g
    Menetméret (F)

    Csavarhossz (B)

    Talp-Ø (D)

    Talpmagasság (G)

    Padlótávolság (A)

    Teljes magasság

    Kulcsnyílás (SW)

    Teherbírás [Newton]

    Csavar anyaga

    Talp anyaga

    Talpkialakítás

    Furattávolság

    Gumitalp

    Kiegyenlítési szög

    Csavarméret

    Termékvonal

    Kiszerelési egység

    Márka
