Szintezőláb (9170)

    620 Ft + Áfa (787 Ft)

    Műanyag talpas szintezőláb, horganyzott menetes szár, fix

    • Talp: Ø50
    • Szár: M10x50
    Cikkszám: 9170 Kategóriák: , , Címkék: ,

    Állítható magasságú szintezőláb üvegszállal erősített műanyag talppal és befröccsöntött, fix horganyzott acél menetes szárral.

    • Géptalp: kerek, üvegszál-erősítésű poliamid talp, fekete színű, matt felület
    • Menetes szár: belső kulcsnyílású horganyzott acél csavar

    A műanyag talpba fröccsöntött hatlapú, belső kulcsnyílással rendelkező horganyzott acél csavart egy imbuszkulcs segítségével könnyen el lehet forgatni és ezzel a szintezőlábat pontosan pozícióba lehet állítani.

    Felhasználási területek:

    • bútoripar
    • automatizálás
    • anyagmozgatás
    • csomagolástechnika
    • gyártástechnológia
    • CNC-megmunkáló központok

    Letöltések

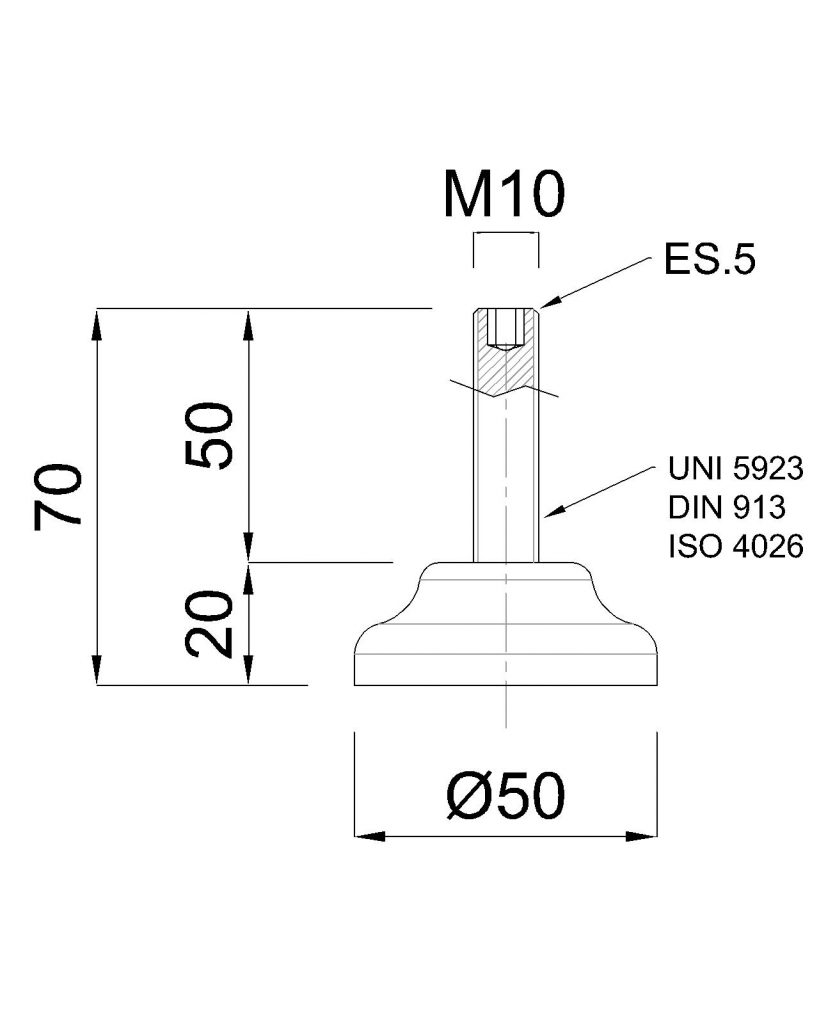

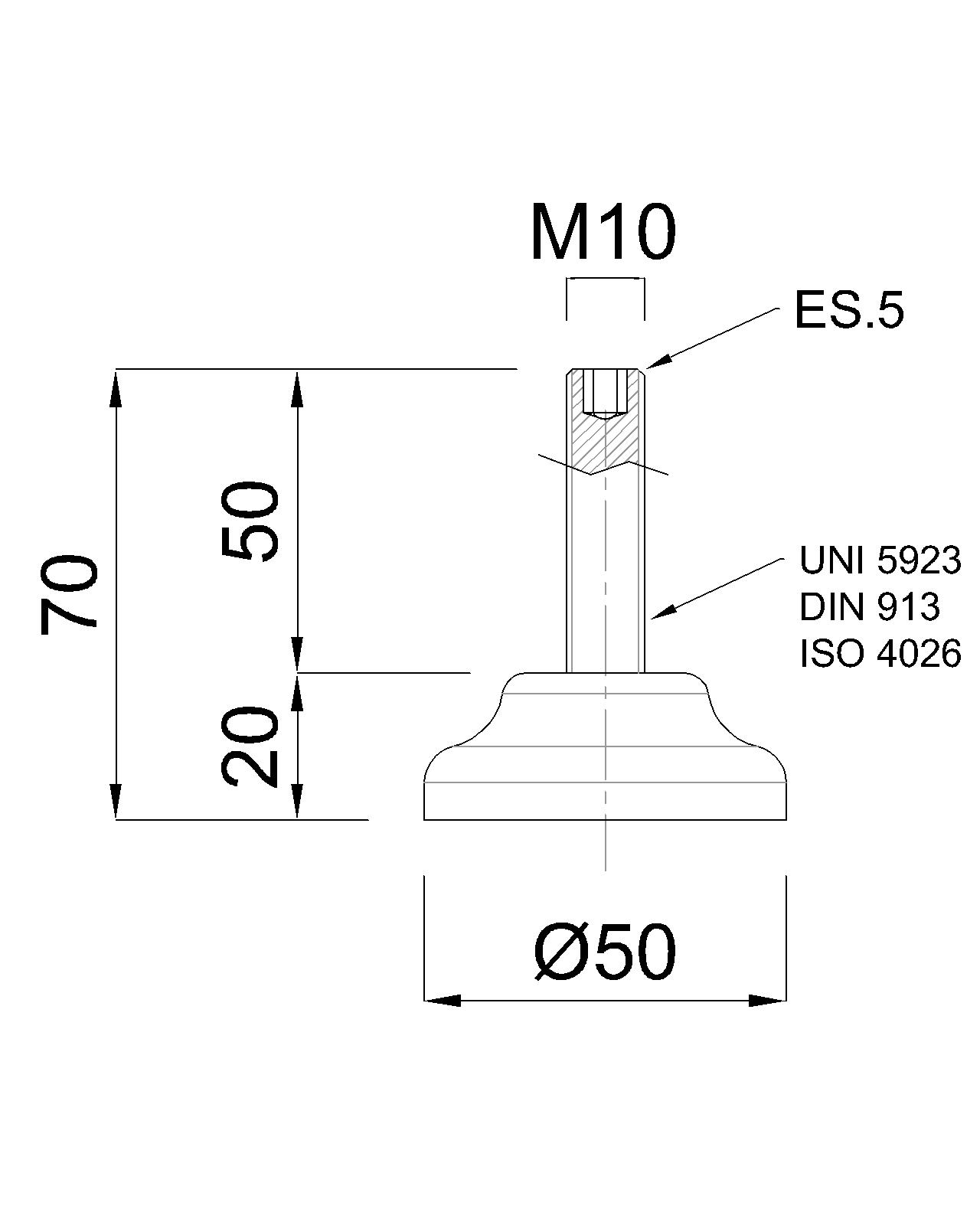

    Technikai adatok

    Cikkszám9170
    Menet-Ø (F)M10
    Csavarhossz (B)50
    Talp-Ø (D)50
    Talpmagasság (G)16
    Padlótávolság (A)16
    Teljes magasság (H/H1)70
    Belső kulcsnyílásALLEN 5
    Súly [gr]47
    Teherbírás [Newton]6 000

    Fontos!

    A táblázatban megadott terhelhetőség a menetes szár hosszának felénél számított statikus teherbírásra vonatkozik függőleges terheléskor. Rezgés vagy dinamikus terhelés esetén a teherbírás csökkenhet! További információért forduljon irodánkhoz. Átalakításból, javításból vagy módosításból eredő bármely kárért vagy költségért nem vállalunk felelősséget.

    Egyéb információ

    • Az üvegszállal erősített poliamid hőállósága lényegesen nagyobb, mint a nem erősített típusoké.
    • Rozsdamentes acél menetes szárral is kapható.

    A horganyzott acél szintezőláb ideális olyan kisebb terhelésű alkalmazásokhoz, ahol a magasságállítást a felső imbuszkulcsos nyíláson keresztül szükséges/lehet elvégezni.

    A karbantartásmentes szintezőláb a meneten keresztül fokozatmentesen állítható magasságú (a szár hosszától függően).

    • fokozatmentes magasságállítás (a menetes szár hosszától függően) maximális stabilitás és minimális erőfeszítés mellett
    • hatlapú belső kulcsnyílású csavar a könnyű magasságállításhoz
    Tömeg47 g
    Menetméret (F)

    Csavarhossz (B)

    Talp-Ø (D)

    Talpmagasság (G)

    Padlótávolság (A)

    Teljes magasság

    Kulcsnyílás (SW)

    Csavar anyaga

    Talp anyaga

    Talpkialakítás

    Gumitalp

    Kiegyenlítési szög

    Csavarméret

    Teherbírás [Newton]

    Termékvonal

    Kiszerelés

    Márka
