Szintező gépláb (18665/65)

    1560 Ft + Áfa (1981 Ft)

    Szintező gépláb csúszásgátlóval, alacsony profil, horganyzott acél menetes szár, önbeálló (16°)

    • Talp: Ø65
    • Szár: M12x100
    Cikkszám: 18665/65 Kategóriák: , , Címkék: , , ,

    Állítható magasságú szintező gépláb üvegszállal erősített alacsony profilú műanyag talppal és horganyzott acél menetes szárral, 70 shore keménységű csúszásmentes NBR gumitalppal, önbeálló (16°)

    • Géptalp: kerek, üvegszál-erősítésű poliamid talp, alacsony profil, fekete színű, matt felület
    • Menetes szár: horganyzott köracélból, alsó alátéttel
    • Gumitalp: FDA, fekete színű, NBR 70 Shore keménységű

    A műanyag talpba szerelt horganyzott acél önbeálló menetes szárat egy villáskulcs segítségével könnyen el lehet forgatni és ezzel a géplábat pontosan pozícióba lehet állítani. A speciális alsó alátét nagyobb terhelhetőséget biztosít.

    Felhasználási területek:

    • kis vagy közepes terheléshez
    • szállítószalag-rendszerek
    • automatizálás
    • csomagolástechnika
    • gyártástechnológia

    Letöltések

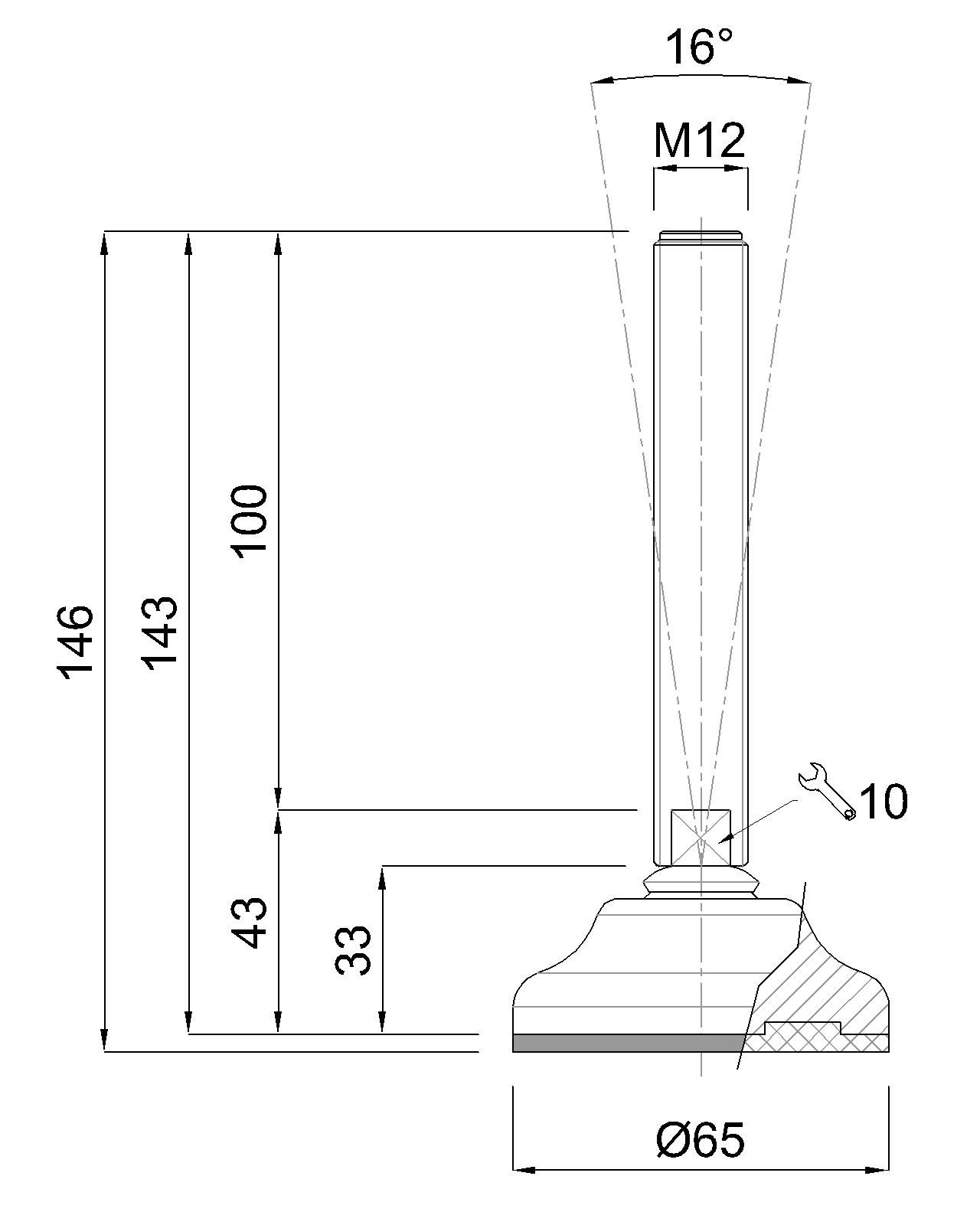

    Technikai adatok

    Cikkszám18665/65
    Menet-Ø (F)M12
    Csavarhossz (B)100
    Talp-Ø (D)65
    Talpmagasság (G)33
    Padlótávolság (A)43
    Teljes magasság (H/H1)146
    Kulcsnyílás (SW)10
    GumitalpNBR 70 Shore-A, fekete | FDA
    Súly [gr]
    Teherbírás [Newton]13 000

    Fontos!

    A táblázatban megadott terhelhetőség a menetes szár hosszának felénél számított statikus teherbírásra vonatkozik függőleges terheléskor. Rezgés vagy dinamikus terhelés esetén a teherbírás csökkenhet! További információért forduljon irodánkhoz. Átalakításból, javításból vagy módosításból eredő károkért vagy költségekért nem vállalunk felelősséget.

    Az oldalon szereplő képek, illusztrációk, ábrák és színek tájékoztató jellegűek. Mérettől függően előfordulhatnak eltérések!

    Egyéb információ

    • Az üvegszállal erősített poliamid hőállósága lényegesen nagyobb, mint a nem erősített típusoké.
    • 1.4301 – AISI 304 rozsdamentes acél menetes szárral is kapható.

    A műanyag talpas szintező géplábak vagy önbeálló lábak ideális termékek, ha nagy mennyiségű géplábra van szükség, szállítópálya-rendszerekhez, és minden kis vagy közepes terhelésű alkalmazáshoz.

    A karbantartásmentes gépláb a meneten keresztül fokozatmentesen állítható magasságú (a szár hosszától függően).
    A menetes szár mindkét irányban kb. 8°-os szögkiegyenlítéssel rendelkezik, ami garantálja a gép stabil és pontos beállítását.

    • fokozatmentes magasságállítás (a menetes szár hosszától függően) maximális stabilitás és minimális erőfeszítés mellett

    A gépláb alkotóelemeit (géptalp és szár) már összeszerelve szállítjuk.
